Лопата-отвал (ЛП1) без причіпного

Опис товару

Лопата-відвал, ЛП1, розроблена для механізації збирання рихлого снігу з використанням мотоблоків, оснащених двигунами водяного і повітряного охолодження. Завдяки комплектації виробу різними зчіпними вузлами є можливість установки лопати-відвалу на широкий ряд моделей мотоблоків. При цьому ківш лопати має приєднувальний кронштейн з конструкцією, універсальною для всіх причіпних вузлів.

Конструкція лопати-відвала

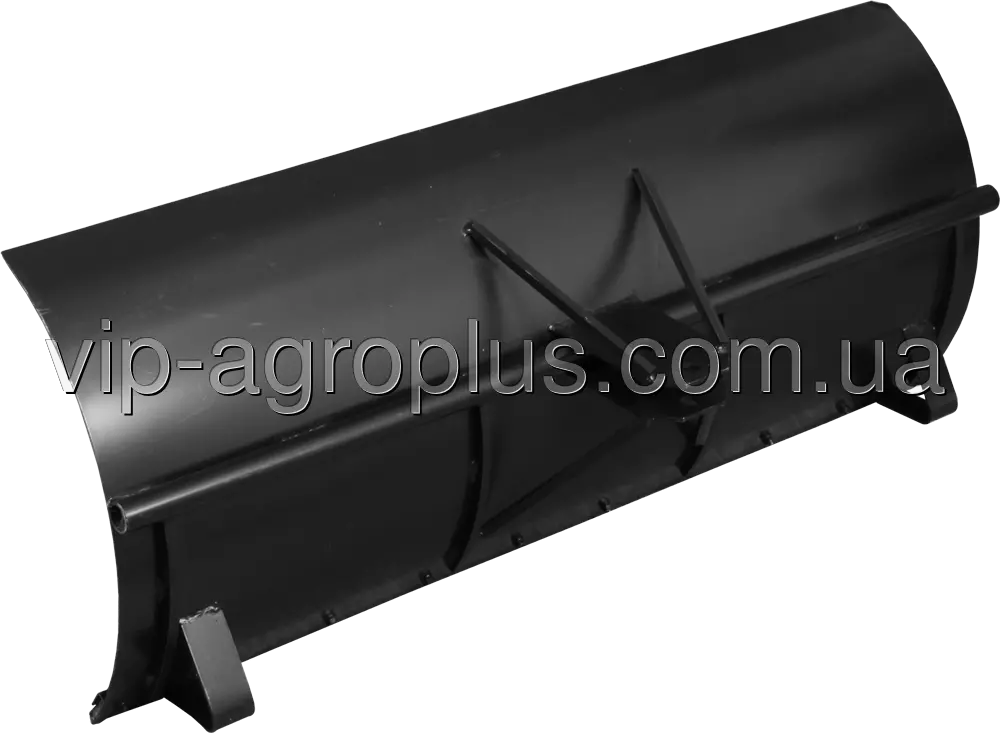

Ківш лопати-відвала для мотоблока складається з рами, підсилювачів, ребер жорсткості і вигнутого листа металу. Рама виконана зі сталевої труби діаметром 27 мм, товщина стінки труби – 3 мм, довжина – 1000 мм. Підсилювач і ребра жорсткості виготовлені зі сталевого квадрата 10 × 10 мм.

Робоча поверхня – ківш, виконаний з листової сталі товщиною 2 мм. Габаритні розміри заготовки 460 × 1000 мм. В процесі виробництва лист прокатується для надання йому необхідної округлої форми. Для створення додаткової опори і збільшення міцності на нижній частині ковша встановлені дві п'ятки зі смуги товщиною 3 мм і шириною 40 мм.

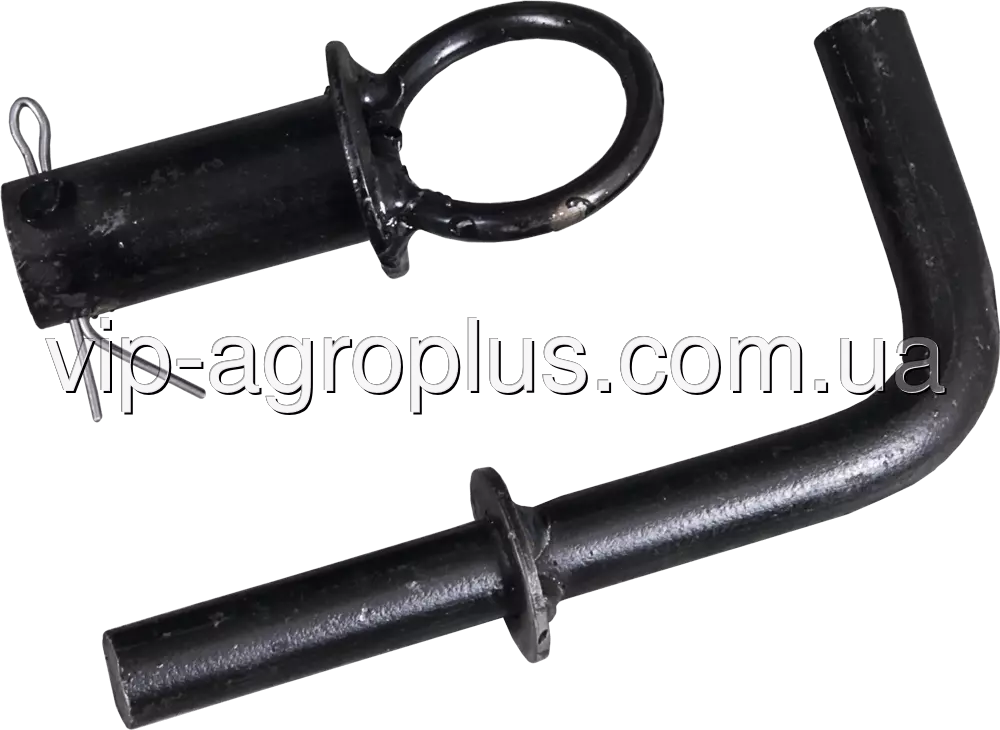

Приєднувальний кронштейн складається з двох паралельно розташованих пластин товщиною 4 мм. Розміри заготовок – 100 × 145 мм. У кронштейні просвердлено 4 отвори, одне для осі і три – регулювальні, в них вставляється фіксуючий палець. Діаметр осі – 21 мм, фіксуючого пальця – 14 мм.

Лопата-відвал має три робочих положення: прямо, направо і наліво. Виконати зміну положення лопати можливо за допомогою повороту лопати-відвалу відносно причіпного вузла. Регулювання положення лопати-відвалу для мотоблока по висоті проводиться на причіпному вузлі.

Доступні кілька різновидів причіпних вузлів для лопати-відвалу. Можливо як підключення спереду мотоблока, до передньої балки, так і ззаду, до причіпного вузла. Підключення до причіпного пристрою можливе тільки для мотоблоків з повітряним охолодженням, у яких є можливість переставляти рукоятки на 180°. Підключення до мотоблоків з двигуном водяного охолодження здійснюється по передній балці.

Стандартна комплектація:

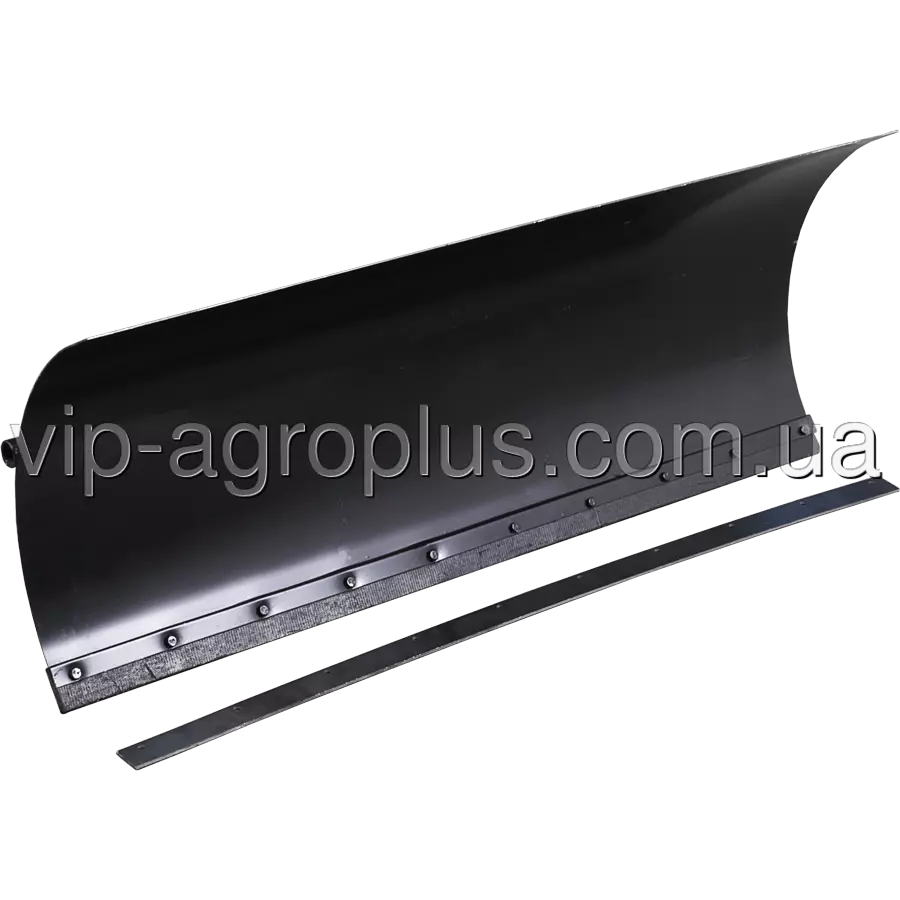

• лопата-відвал з накладкою із транспортерної стрічки;
• накладка-ніж зі сталевої полоси.

Габаритні розміри:

• висота – 400 мм;
• ширина рами – 1000 мм.
• Вага виробу – 16 кг.
