Картоплекопач вібраційній «Мотор Січ» (КК16)

Опис товару

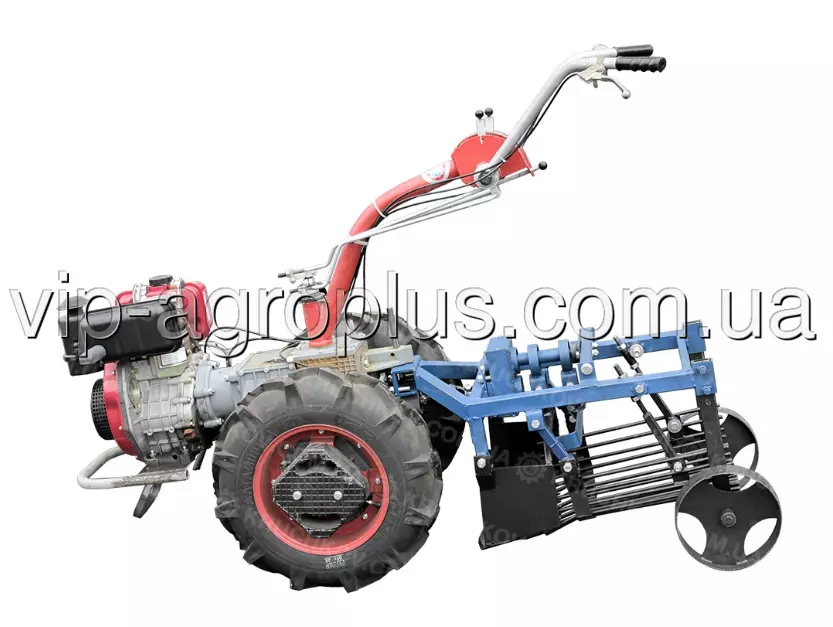

Вібраційний картоплекопач спеціально розроблений для використання з мотоблоками «Мотор Січ».

Для нормальної роботи вібраційного картоплекопача бажано попередньо очистити ділянку від бадилля.

Принцип роботи

Картоплекопач приводиться в дію від валу відбору потужності мотоблока. Оберти від ВВП передаються через спеціальний карданний вал (не входить в стандартну комплектацію моделі КК16) на вал приводу картоплекопача. На приводному валу картоплекопача встановлено два ексцентрики, кожен з яких через власні штовхачі пускає в хід ніж і грохот. У процесі збирання ніж підрізає і розпушує ґрунт, який разом з картоплею просувається на грохот. На сітці грохоту бульби відокремлюються від ґрунту і викидаються на поверхню рядка. Роздільний привід грохоту і ножа за допомогою двох ексцентриків забезпечує зниження вібрації і позитивно позначається на роботі активного ножа, який більш дбайливо викопує картоплю. Регулювання глибини викопування здійснюється завдяки опорним колесам.

Конструкція

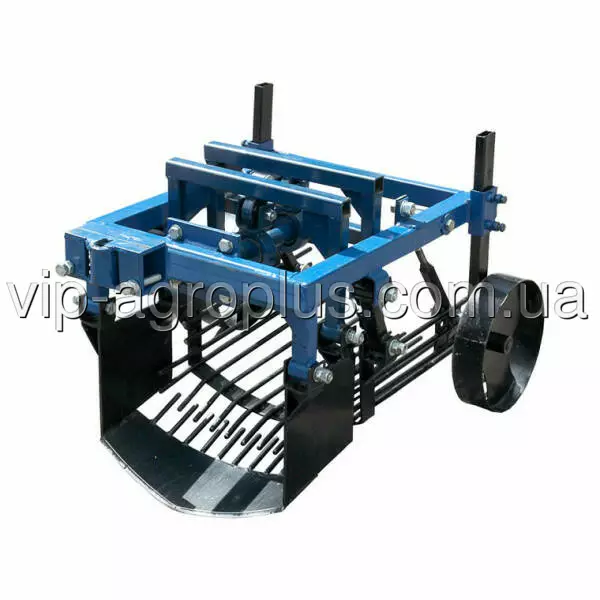

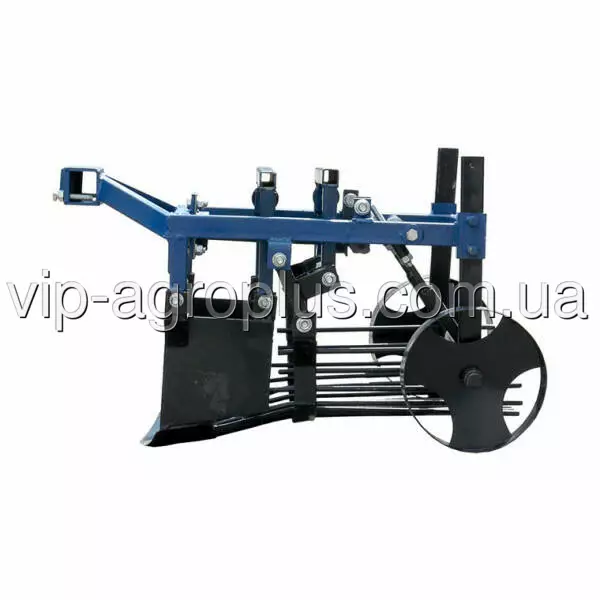

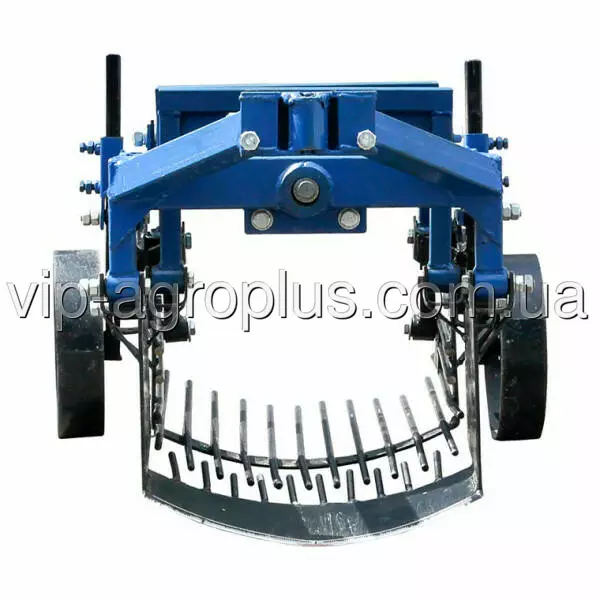

У конструкції картоплекопача можна виділити наступні елементи:

• рама з причіпним вузлом;
• активний ніж;
• активний грохот;
• опорні колеса;
• вал приводу в зборі.

Поздовжня рама картоплекопач виготовлена ??зі сталевої профільної труби перерізом 40 × 40 мм, товщина стінки – 2 мм. Поперечна рама виготовлена ??з профільної труби перерізом 60 × 30 мм, товщина стінки – 3 мм. Для забезпечення міцності і надійності конструкції передбачені додаткові перемички і підсилювачі. Максимальний діаметр приводного вала становить 34 мм.

Причіпний вузол розроблений спеціально для використання з мотоблоками «Мотор Січ» і має такі параметри:

• висота причіпної коробочки – 70 мм;
• ширина – 140 мм;
• діаметр отвору під палець – 16,2 мм.
• Активний ніж має ширину 382,5 мм, його товщина становить 5 мм. Ніж має заточену кромку.

Сітка активного грохоту утворена 15 прутками. Їх довжина – 500 мм, товщина – 10 мм.

Опорні колеса кріпляться за допомогою болтового з'єднання, що дає можливість регулювати їх положення.

Габаритні розміри:

• висота – 505 мм;
• ширина – 680 мм по крайніх точках коліс і 445 мм по крайніх точках рами;
• довжина – 998 мм (від краю причіпного до краю грохоту);
• вага виробу – 51 кг.
